100W USB PD Turnkey Solution
智融科技在擴展 PD快充協議芯片的同時,推出了一系列離線開關電源控制芯片,涵蓋一次側的 PWM芯片 SW11xx 系列和二次側的同步整流芯片 SW16xx 系列。 作為市場上少數能提供快充充電芯片的整套解決方案的公司,智融科技面向大功率充電器,推出了 100W的極簡全套方案。該方案用極少的元件和系統成本,同時滿足行業和企業標準,具備安全可靠,效率高,功率密度大的特點,具有極強的競爭力。
方案介紹 SW1106P+SW1608+SW2325

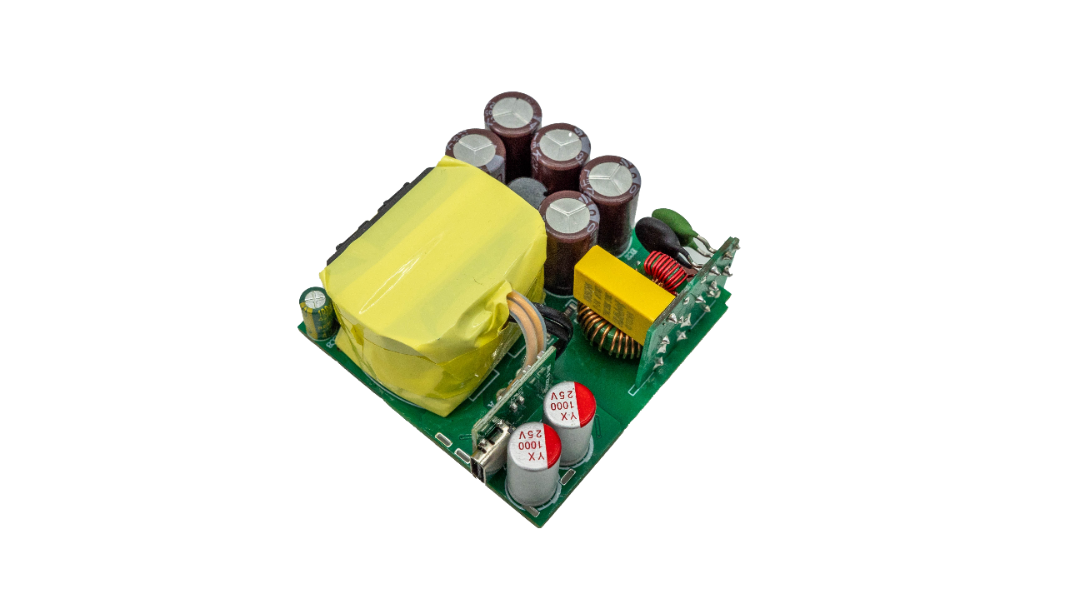

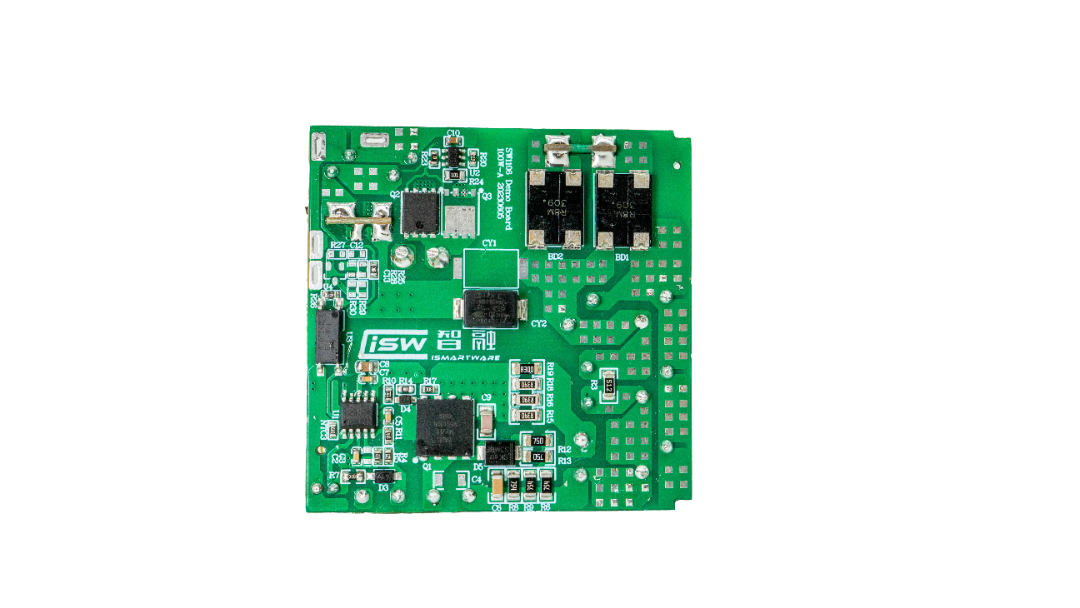

100W 1C 過認證參考設計 樣機圖.png


100W 1C 過認證參考設計 樣機圖





方案介紹:


??? 輸入:AC 90-264Vac, 50/60Hz

??? 輸出:PD 5V3A9V3A12V3A15V3A20V5A

??? PPS3.3-11V5A 55W Max3.3-21V5A 100W Max

??? 效率:??<= 95.03%

??? 尺寸:55.0*55.0*23.0

??? 主控芯片: 初級PWM ?SW1106P; 次級同步整流 ?SW1608;? 單口協議芯片 ?SW2325



方案特色:


ü? 滿足諧波標準IEC/EN 61000-3-2:2019+A1:2021 Class A

ü? 無主動/被動PFC校正電路

ü? 高頻氮化鎵設計,體積下,效率高

ü? PD3.0, QC5, SCP, SFCP, AFC, PE, UFCS全協議支持

ü? 元件數量少

ü? 雙面板PCB設計. 成本低





?

關鍵性能參數

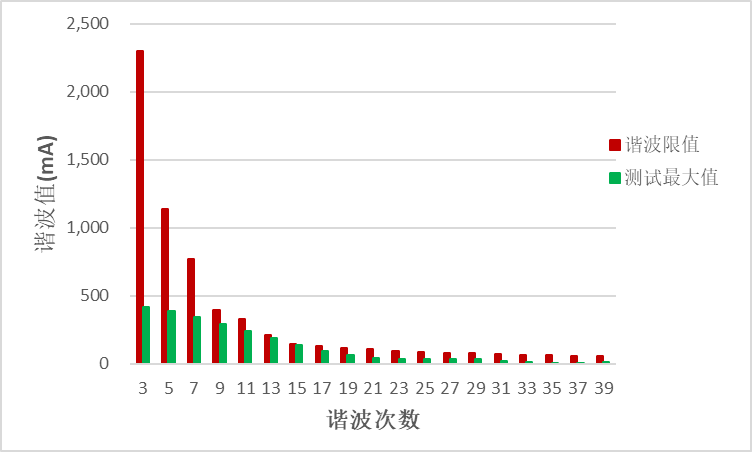

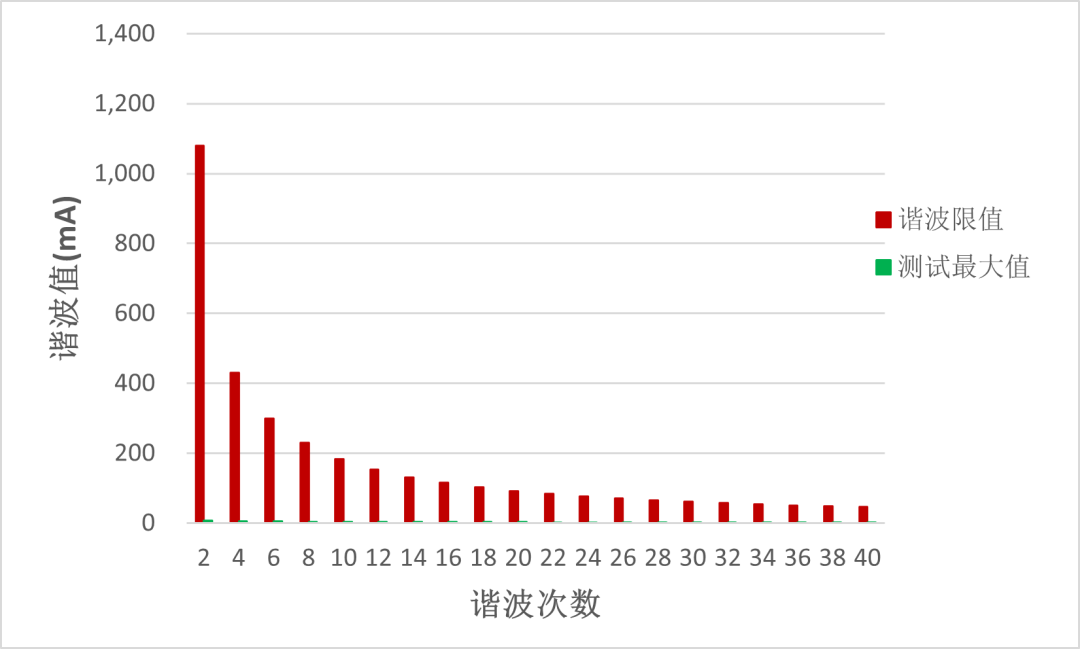

1.???? 諧波



?






?

?

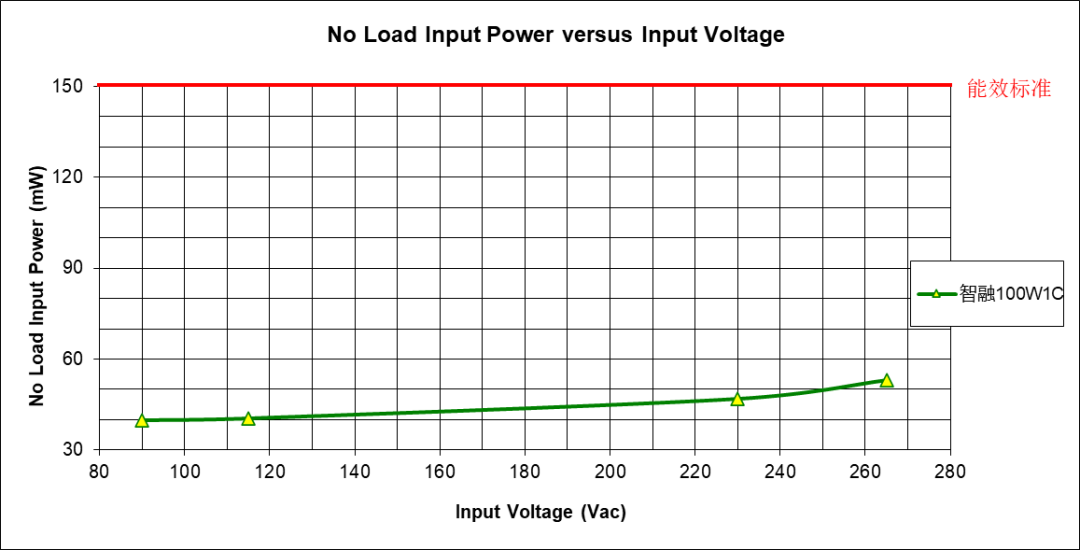

2.???? 待機功耗

?





?

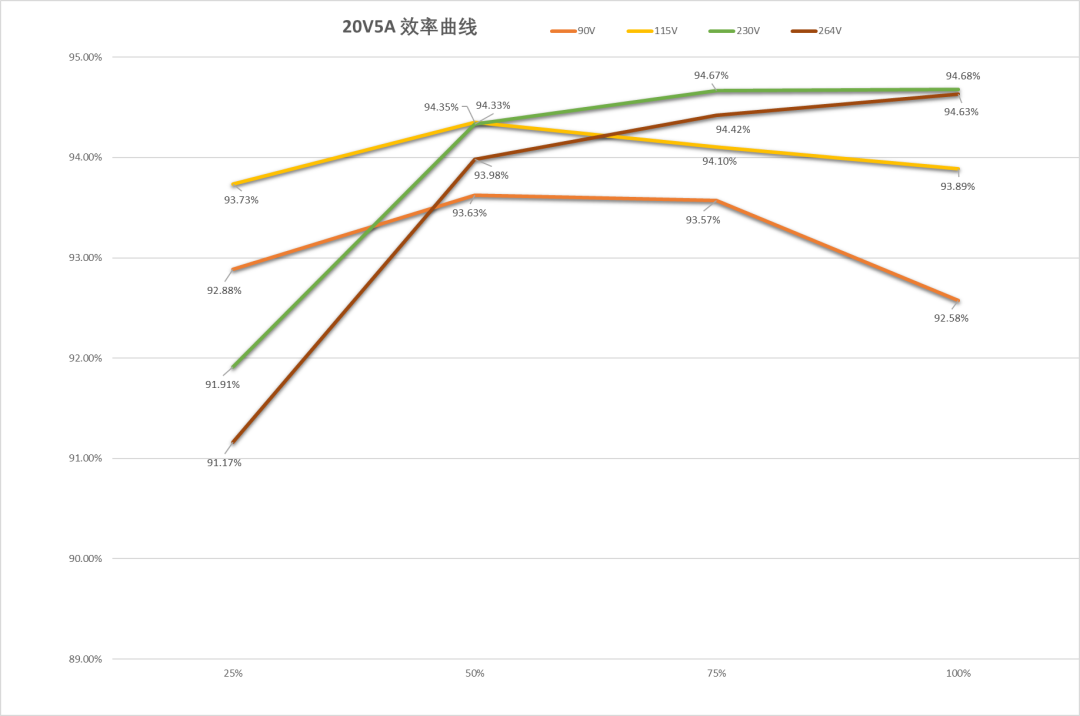

3.???? 效率

?





方案特色 SW1106P+SW1608+SW2325
1
滿足諧波標準IEC/EN 61000-3-2:2019+A1:2021 Class A
2
無主動/被動PFC 校正電路
3
高頻氮化鎵設計,體積小,效率高
4
PD3.0, QC5, SCP, SFCP, AFC, PE, UFCS全協議支持
5
元件數量少
6
雙面板PCB設計, 成本低
工具與支持
100W USB PD Turnkey Solution

智融科技提供產品設計工具和相關文件幫助用戶加快設計速度,樣品及demo請咨詢各大代理商。
